Электронные стабилизаторы Каскад

Каскад

ПРЕДНАЗНАЧЕНЫ для обеспечения качественного электропитания компьютеров, оргтехники, медицинского оборудования, аудио- видеотехники и другой промышленной и бытовой аппаратуры, в сетях с напряжением отличным от номинального;
Для защиты электронной техники от индустриальных и атмосферных импульсных помех, распространяемых по сети питания:
  1. коррекцию питающего напряжения в широком диапазоне;
  2. защиту электронного оборудования от импульсных перенапряжений;
Однофазные стабилизаторы напряжения «КАСКАД» функционально представляют собой «ступенчатые» корректоры напряжения состоящие:
  • электронной измерительно-управляющей части, с использованием микропроцессора;
  • исполнительных ключей (реле)
  • автотрансформатора.
Для производства схемы управления стабилизаторов напряжения «КАСКАД» используются только высококачественные электронные компоненты и комплектующие ведущих мировых производителей, таких как: PHILIPS, THOMSON-CSF, TOSHIBA, TAKAMISAWA, MICROCHIP, RELPOL, MOTOROLA.
Гарантийный срок – 3 года. Климатическое исполнение УХЛ 4.2. Эксплуатация производится в отапливаемых помещениях при температуре окружающей среды от +1 до +35°С и относительной влажности до 98% (при +25°С).
Все модели стабилизаторов напряжения имеют В.Ч. фильтры с элементами защиты от мощных импульсных помех. Вышеуказанные элементы защищают нагрузку от высоковольтных выбросов и шумов, вызванных грозовыми разрядами, переходными процессами в сети, сварочным оборудованием, транспортом и т.д.

Параметры защиты от импульсных перенапряжений

Максимальный импульсный ток, выдерживаемый ограничителем
8500 А
Максимальная рассеиваемая энергия
140 Дж
Время срабатывания
8/20x10-6 сек.

КОНСТРУКЦИЯ СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ
Однофазные стабилизаторы напряжения моделей «Каскад» 2000, 4000 представляют собой блок с кронштейном для настенного крепления. Также могут устанавливаться на полу. Корпусные элементы изготовлены из металла и окрашены износостойким полимерным покрытием. Цвет серый RAL 7035. Подключение к сети и нагрузке производится через клеммные зажимы, расположенные под верхней панелью стабилизатора напряжения.

Модель
Номинальная мощность нагрузки
(кВА)
Номинальный ток нагрузки
(А)
Диапазон напряжения на входе при удержании напряжения на выходе
220 В (-20%, +10%)
Диапазон напряжения на входе при удержании напряжения на выходе 220±2,5%, В
Точность коррекции, %
Масса, кг
Габаритные размеры
(ШхВхГ)
СН-2000
2,20
10
124-300
145–280
±2,5
15
130х380х220
СН-4000
3,50
15,9
129-290
155–270
±2,5
15
130х380х220

СИСТЕМЫ ЗАЩИТЫ НАГРУЗКИ И СЕРВИСНЫЕ ФУНКЦИИ
  • Система защиты от аварии сети
  • При выходе напряжения на выходе стабилизатора напряжения за безопасные пределы (242/176 В) измерительно-управляющая схема отключает нагрузку.
  • Включение нагрузки производится автоматически после понижения/повышения напряжения на выходе до безопасного предела.
  • Система защиты от перегрузки и КЗ
Стабилизаторы напряжения имеют защиту от короткого замыкания и защиту от перегрузки в виде плавкого предохранителя и электронного защитного отключения.

Электронные стабилизаторы Каскад 5-20 кВА
ПРЕДНАЗНАЧЕНЫ: Для обеспечения качественного электропитания компьютеров, оргтехники, медицинского оборудования, аудио- видеотехники и другой промышленной и бытовой аппаратуры, в сетях с напряжением отличным от номинального; Для защиты электронной техники от индустриальных и атмосферных импульсных помех, распространяемых по сети питания.

СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ ОБЕСПЕЧИВАЮТ:
  • ступенчатую регулировку напряжения в широком диапазоне с высокой точностью ± 2,5%, без разрыва фазы, без выброса помех в сеть и искажения формы питающего напряжения;
  • защиту электронного оборудования от импульсных помех;
  • режим «транзит».
УСЛОВИЯ ЭКСПЛУАТАЦИИ И ТРАНСПОРТИРОВАНИЯ СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ:
Гарантийный срок – 3 года. Климатическое исполнение модельного ряда – УХЛ 4.2. Эксплуатация производится в отапливаемых помещениях при температуре окружающей среды от +1 до +35°С и относительной влажности до 80% (при +25°С)

СИСТЕМЫ ЗАЩИТЫ НАГРУЗКИ И СЕРВИСНЫЕ ФУНКЦИИ
  • Система защиты перенапряжений и провалов напряжений
  • При аварии сети и повышении (понижении) фазного напряжения на выходе стабилизатора напряжения более (менее) 242 (176) В, происходит отключение нагрузки. Включение нагрузки производится автоматически после нормализации выходного напряжения.
  • Система защиты от перегрузки
  • Все модели стабилизаторов напряжения имеют электронную защиту от короткого замыкания и защиту от перегрузки.
  • Характеристика срабатывания токовой защиты – тип «Z».
  • Защита от импульсных помех

На всех моделях установлены варисторы для защиты от мощных импульсных помех. Вышеуказанные элементы защищают нагрузку от высоковольтных выбросов, вызванных грозовыми разрядами, переходными процессами в сети, сварочным оборудованием, транспортом и т.д.
Параметры защиты от импульсных помех

Максимальный импульсный ток, выдерживаемый ограничителем
12 кА
Максимальная рассеиваемая энергия
250 Дж
Время срабатывания
20 нс

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ
Модель
Номинальная мощность нагрузки
(кВА)
Номинальный ток нагрузки
(А)
Диапазон напряжения на входе при удержании напряжения на выходе
220 В (-20%, +10%)
Диапазон напряжения на входе при удержании напряжения на выходе
220 В ±2,5%
Точность коррекции, %
Масса, кг
Габаритные размеры
(ШхВхГ)
СН-О-5
5,0
23,0
149–284
177–265
2,5
25
210х485х300
СН-О-7
7,0
33,0
140–300
164–278
2,5
28
210х485х300
СН-О-8
8,0
36,0
143–289
173–268
2,5
28
210х485х300
СН-О-10
10,0
45,0
146–278
182–260
2,5
28
210х485х300
СН-О-12
12,0
54,0
141–290
172–270
2,5
38
210х485х300
СН-О-15
15,0
68,0
147–282
179–262
2,5
38
210х485х300
СН-О-17
17,0
77,0
150–278
183–258
2,5
38
210х485х300
СН-О-20
20,0
91,0
153–273
187–254
2,5
38
210х485х300

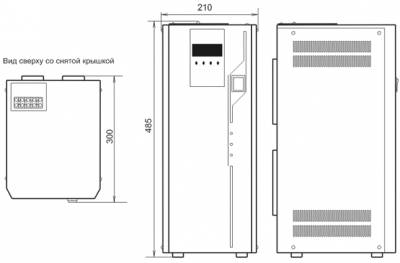

КОНСТРУКЦИЯ СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ:
  • однофазные стабилизаторы напряжения «Каскад» 5000–20000 имеют общий конструктив для установки на полу и отличаются номинальной мощностью и диапазонами коррекции напряжения;
  • подключение к сети и нагрузке производиться через клеммные зажимы, расположенные под верхней панелью стабилизатора;
  • включение нагрузки и ее электронная защита осуществляется с помощью магнитного пускателя (реле) и соответствующей схемы управления;
  • на лицевой панели находятся индикаторы «СЕТЬ», «ЗАЩИТА», «ПЕРЕГРУЗКА» предназначенные для контроля и сигнализации о режимах работы системы;
  • корпусные элементы изготовлены из металла и окрашены износостойким полимерным покрытием. Цвет серый RAL 7035.
