Инверторные стабилизаторы напряжения - особенности, преимущества и недостатки

Инверторный стабилизатор напряжения - это устройство, которое регулирует электрическое напряжение и обеспечивает стабильное электропитание электронных устройств. Главные компоненты: выпрямитель, инвертор, промежуточные конденсаторы, выполняющие роль накопителей энергии, и управляющий микроконтроллер. Работа основана на принципе двойного преобразования энергии:
1. Выпрямитель переводит входное переменное напряжение в промежуточное постоянное.
2. Конденсатор накапливает электрический заряд, за счёт чего обеспечивается непрерывность стабилизации напряжения и отсутствие задержек при реагировании на колебания сети даже при резком скачке напряжения.
3. Инвертор производит второе преобразование энергии: промежуточное постоянное напряжение он трансформирует обратно в переменное, но уже с необходимыми техническими параметрами.


В отличии от трансформаторных стабилизаторов напряжения, которые корректирует напряжение в сети, инверторные стабилизаторы преобразуют напряжение так, что на выходе оно практически идеальное и не колеблется от изменений во входной сети. Выходное напряжение всегда ровное, возможно не большое отклонение с не большой погрешностью (не более 2%), зачастую возможно внести изменения в устройстве и задать желаемое, например на 230 Вольт.
В связи с тем, что в конструкции отсутствует трансформатор, устройство имеет значительно меньшие габариты и вес, по сравнению релейными, тиристорными и электромеханическими корректорами напряжения на обмотке трансформатора.

Особенности: не содержит автотрансформатора и сопряжённых с ним коммутационных элементов, вместо этих блоков реализована электронная схема на основе полупроводниковых элементов.
Преимущества: мгновенная стабилизация напряжения; широкий диапазон входного напряжения (90–310 В); коррекция напряжения с высокой точностью (±2%); бесступенчатая (плавная) регулировка входного напряжения; идеальная синусоидальная форма выходного напряжения, малый вес и габариты по сравнению с аналогами сопоставимой мощности.
Недостатки: высокая стоимость оборудования, невозможность работать при отрицательных значениях температуры, шум вентиляторов у мощных моделей

Инверторный стабилизатор напряжения используется для защиты бытовой нагрузки и специализированной электротехники в сфере IT, телекоммуникаций, торговли, производства и частных домовладений.
Существует несколько вариантов каскадного преобразования, каждому из которых соответствует подкласс инверторных стабилизаторов. Наибольшее распространение получили ШИМ-устройства и стабилизаторы на IGBT-транзисторах, самые популярные производители:

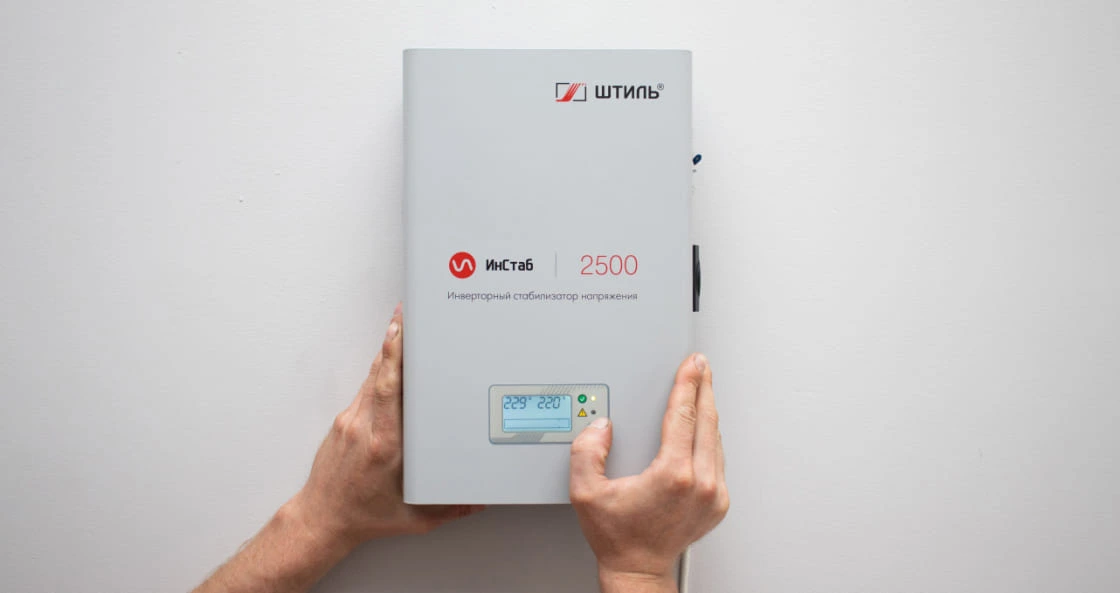

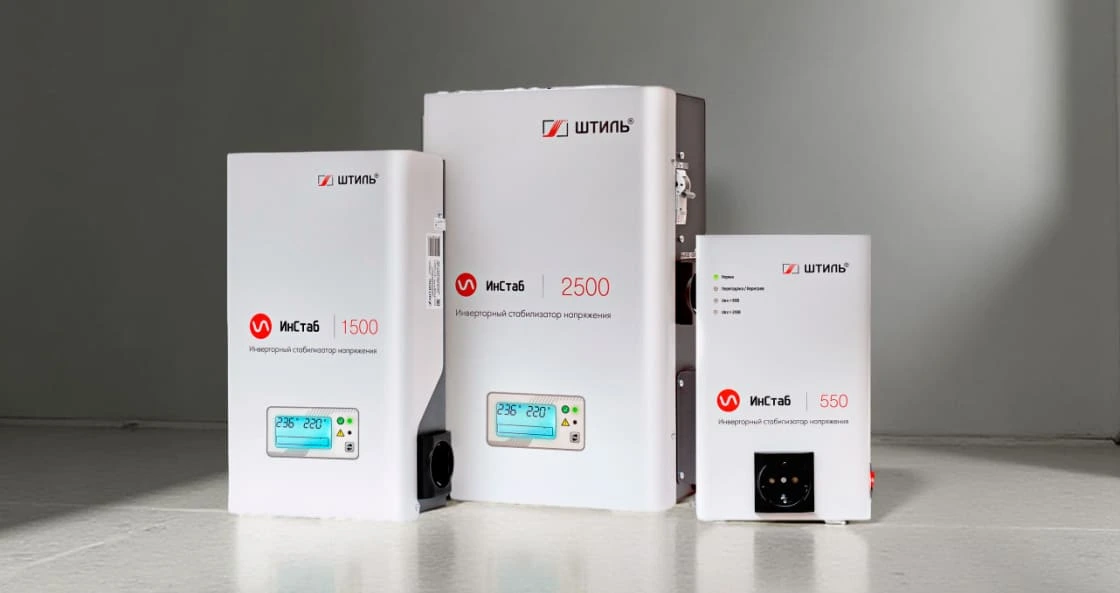

1. Инверторные стабилизаторы Штиль ИнСтаб
2. Инверторные стабилизаторы Voltek IS
3. Стабилизаторы напряжения Энергия Expert
4. Стабилизаторы напряжения Volter
5. Инверторные стабилизаторы Rucelf

При выборе инверторного стабилизатора, надо понимать, что он - не панацея от всех проблем, как преимущества у него есть и недостатки, не только в цене, но и конструктивные, такие как: температурные условия эксплуатации, шум вентиляторов, сложность конструкции и реализации самого устройства, а как говориться, чем сложнее прибор, тем больше вероятность чему-то сломаться. По надежности и простоте инверторный стабилизатор уступит стабилизаторам напряжения на тиристорных ключах, у которых в конструкции отсутствуют элементы подтвержденные износу, но при этом ступенчатость выходного напряжения.

При выборе инверторного стабилизатора рекомендуется учитывать следующие параметры:
Мощность устройства должна превышать примерно на 30% суммарную подключаемую нагрузку.
Обязательно требуется учитывать пусковую потребляемую мощность устройств, особенно актуально для оборудования, в составе которого присутствуют электромоторы!
Большинство моделей инверторного типа неприхотливы к диапазону рабочих температур и влажности воздуха.
Обычно диапазон температуры окружающей среды от +5 C до +40 °С, при относительная влажность воздуха до 80% без конденсата, но некоторые модели могут работать и при температуре от -20 градусов Цельсия.
