Схемотехнические и конструктивные особенности трехфазных стабилизаторов
«Экзотический» вариант схемы построения трехфазных стабилизаторов напряжения
Схема построения управления, представленная выше, встречается достаточно редко у современных трехфазных стабилизаторов напряжения.
Сфера применения таких стабилизаторов достаточно ограничена т.к. осуществляя регулирование напряжения по трем фазам, его измерение производится только по одной т. е., если входное напряжение по первой фазе 200В, а по второй 250В, то на выходе по первой фазе будет 220В, по второй 270В.
Вариант 1. «Экзотический»

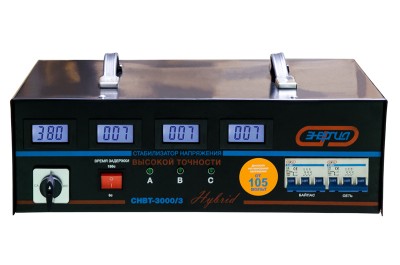

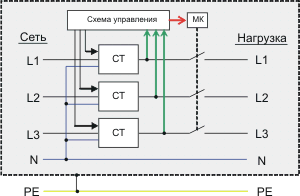

Схема построения трехфазных стабилизаторов напряжения «Моноблок»
Такая схема построения трехфазного стабилизатора напряжения, выполненного в едином корпусе, является классической. По каждой фазе отдельно необходимо изменять и регулировать напряжение, а вот защитное отключение по выходному напряжению (перегрузке, перегреву) может быть как общим на все три фазы (наиболее распространено), так и раздельно по каждой фазе.
В основном используют для питания трехфазных потребителей где критично использование оборудование при 2-х работающих фазах из трех, но вот для частного использования не практично т.к. если пропала одна линия то стабилизатор отключившись обесточит и другие.
Вариант 2. «Моноблок»

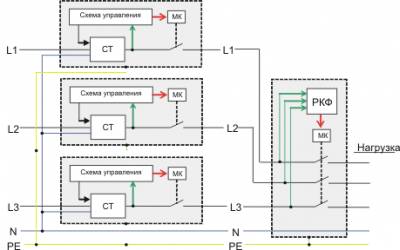

«Комбинированный» вариант построения схемы трехфазных стабилизаторов напряжения.
На представленной выше схеме видно, что три однофазных стабилизатора напряжения подключены к трехфазной сети. Используются как три автономных блока подключенных к каждой фазе отдельно или по схеме звезда, так и с использованием щита с коммутацией трехфазного выхода.
Плюсы комбинированной схемы: удобство при транспортировке, ремонте; высокий срок эксплуатации и возможность работы каждого из блоков автономно. Даже если в цепочке один однофазный стабилизатор отказал в работе его всегда можно перевести в режим прямого включения "транзит" (байпас) - напряжение по данной фазе будет поступать без стабилизации, а стабилизация по двум оставшимся фазам продолжит работать в штатном режиме. В случае когда у Вас нет трехфазных потребителей а каждый из блоков установлен по отдельной фазе, Ваш дом полностью не обесточиться
Вариант 3. «Комбинированный»
Можно сделать вывод: покупка и установка трех однофазных стабилизаторов вместо одно моноблока трехфазного стабилизатора более практично и более оправдано с технической точки зрения.
К тому же итоговая стоимость трех однофазных стабилизаторов зачастую ниже чем стоимость аналогичного той же мощности трехфазного в едином корпусе т.е. это еще более выгодно с финансовой стороны.
При использовании трехфазный потребителей можно установить щит коммутации трехфазного выхода или установить эти блоки по схеме звезда. В случае поломки Вы не останьтесь полностью без электроэнергии а демонтировав один блок для сервисного обслуживания Вы будете использовать два оставшихся, в случае поломки трехфазного моноблока Вам придется остаться полностью без электроснабжения а в сервис вести его целиком - агрегат имеющий совокупные габариты и вес трех однофазных стабилизаторов...
Трехфазный стабилизатор в едином корпусе чаще находит применение на промышленных объектах и производстве, но частного использования (там где нет трехфазных потребителей) все же рекомендуется использования трех независимых однофазных стабилизаторов напряжения...
