Подключение стабилизатора напряжения Лидер к сети
По многочисленным просьбам размещаем краткое руководство по подключению стабилизаторов напряжения Лидер к сети (нагрузке).
Для подключения стабилизатора глубоких познаний электромонтажных работ не потребуется - достаточно иметь навык обращения с отверткой, также самостоятельное подключение не влияет на гарантийные обязательства, главное в подключении стабилизатора Лидер - это соответствие полярности проводов: фаза приходящая на клемму - "фаза вход", ноль приходящий и ноль отходящий на общую клемму "ноль", фаза выход на крайнюю правую клемму "фаза выход"
Стабилизаторы PS 100, PS400 подключаются к сети сетевым шнуром с вилкой. Длина комплектного шнура 1,7 м. Силовая нагрузка на приборах этой серии подключается через одну розетку расположенную на стенке.
В моделях 900, 1200, и 2000 серий для удобства подключения нагрузки предусмотрены две розетки. Модель 2000 также производиться с клеммной колодкой.

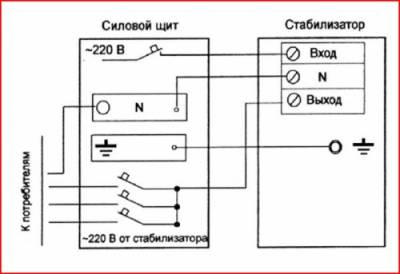

Однофазные стабилизаторы напряжения мощностью от 3000 ВА и выше, подключаются к сети и нагрузке через блок клеммных зажимов:
Трехфазные стабилизаторы напряжения LIDER исполнены на основе однофазных стабилизаторов, организующих трехфазную сеть по схеме «звезда».
Трехфазные стабилизаторы мощностью от 9 до 36 кВА исполнены в виде вертикальной стойки, на которой навешиваются три однофазных стабилизатора - стойки бывают трех типов: с КТВ (с коммутацией трехфазного выхода), с РБ (с ручным байпасом) и просто стойка для общей организации трех однофазных блоков. Применимо к стабилизатором серии Best, W, SQ, 7500W-SD, L и некоторым другим.
На стойке в верхней части смонтирован блок контроля трехфазной нагрузки (с КТВ) или ручной байпас (с РБ).
Однофазные стабилизаторы напряжения Лидер, входящие в состав трехфазных мощностью от 45 до 300 кВА, общей конструкцией не объединяются и монтируются по месту постоянной установки с применением дополнительного отдельно исполненного блока контроля трехфазной сети или байпаса - навесного металлического щита, который заказывается отдельно и бывает трех видов: с РБ, с КТВ и с РБ+КТВ
Если у Вас частный дом и трехфазной нагрузки не то Вы можете просто использовать три однофазных стабилизатора на каждой фазе или (для моделей 9-36) установить их на простую стойку в которой выведены все прода для быстрого подключения и общей организации трех стабилизаторов в единое целое.
Если у Вас присутствует оборудование которое работает от трехфазного тока - стабилизаторы необходимо устанавливать по "схеме звезда" с использованием стойки или щита "с КТВ": если на одной из фаз прекращается подача тока, то прибор отключается полностью, исключив возможность выхода оборудования из строя.
