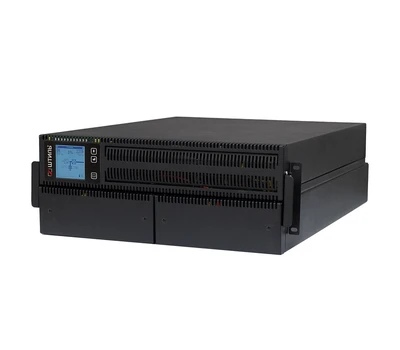

Онлайн ИБП STR1110SL напольного/стоечного (rack/tower) исполнения предназначен для обеспечения резервного электропитания и защиты от нестабильного напряжения техники с суммарной потребляемой мощностью до 10 кВА / 8 кВт. Примерами нагрузки могут быть: серверные и сетевые устройства; компьютерная техника; АСУТП; системы безопасности и видеонаблюдения; системы оповещения и аварийного освещения.
- Модель: STR1110SL
- Топология: on-line
- Максимальная выходная мощность, кВА/кВт: 10,0/8,0
- Максимальная выходная мощность, кВА: 10
- Максимальная выходная мощность, кВт: 8
- Число фаз: 1 в 1
- Количество фаз, вход: 1
- Количество фаз, выход: 1
- Номинальное входное напряжение, В: 220
- Диапазон входного фазного напряжения, В: 90-310
- Номинальная входная частота, Гц: 50
- Диапазон входной частоты, Гц: 43-57
- Номинальное выходное напряжение, В: 220-240, шаг 5
- Стабилизация выходного напряжения, %: ±2
- Номинальная выходная частота, Гц: 50
- Стабилизация выходной частоты, %: ±0,2
- КПД, %: 95
- Допустимая перегрузка: 101-105% – без ограничения по времени 105-150% – в течение 5 с более 150% – менее 5 с
- Вид охлаждения: Принудительное, вентиляторное
- Коэффициент нелинейных искажений, %: <2 при линейной нагрузке, <4 при нелинейной нагрузке
- Коэффициент мощности: 0,9
- Форма выходного напряжения: чистая синусоида
- КПД при работе от АБ, %: 94
- Время перехода на работу от АБ, с: 0 с
- Номинальное напряжение АБ, В: 192
- Максимальный зарядный ток, А: 4
- Размещение аккумуляторных батарей: Внутреннее
- Наличие батарей в комплекте: да
- Емкость АБ, А*ч: 9
- Количество устанавливаемых АБ, шт.: 16
- Время перезаряда встроенных АБ, ч: не более 8 (до 90% емкости)
- Исполнение: универсальное
- Высота, U: 4U
- Размер без упаковки (ШхВхГ), мм: 483х176х691 (rack) 295х446х691 (tower)
- Масса, кг: 78
- Степень защиты: IP20
- Диапазон температуры окружающей среды, °С: +5 ... +40
- Диапазон температуры окружающей среды при транспортировке и хранении, °С: -40 ... +40
- Относительная влажность воздуха, %: от 0 до 80 (без конденсата)
- Гарантийный срок, мес: 24
- Срок службы, лет: 10
- Наработка на отказ (MTBF), ч: ≥70000
Усовершенствованный алгоритм работы корректора коэффициента мощности позволяет бесперебойнику корректно работать с дизельными/бензиновыми генераторами.
STR1110SL с технологией двойного преобразования способен защитить от всех типов перебоев в электроснабжении. За счет такого принципа действия устройство выполняет:
- регулировку сигнала в широком диапазоне (90-310 В) в автономный режим;
- моментальную и безразрывную смену режимов – переход питания на электросеть/аккумуляторы;
- электроснабжение нагрузки напряжением с точностью ±2% и идеальным синусом.
Превосходные технические характеристики
- безразрывное мгновенное переключение на питание от АБ (онлайн топология);
- идеальное синусоидальное выходное напряжение;
- работа в широком диапазоне входного напряжения (90-310 В) без перехода на АБ;
- высокая точность стабилизации напряжения – ±2%;
- выходной коэффициент мощности – 0,9;
- входной коэффициент мощности – 0,99;
- малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
- выходное напряжение настраивается в диапазоне 220-240 В, шаг 5 В.
Функциональность
- универсальное исполнение – напольное/стоечное;
- функция «горячей» замены АБ без отключения оборудования;
- ЖК-дисплей со встроенным гироскопом;
- плавный пуск;
- резервное питание встроенными АБ до 2 минут (при 70% нагрузке);
- совместимость в работе с генераторами;
- функция «холодного» старта;
- встроенный автоматический байпас;
- широкие возможности локального/удаленного мониторинга.
Высокая надежность
- многоуровневая электронная система защиты;
- автоматический перезапуск при восстановлении после аварий;
- полный набор функций контроля и управления АБ;
- самодиагностика при запуске и во время работы;
- высокая перегрузочная способность (особенно важно при работе с двигателями);
- срок службы – не менее 10 лет.
Энергоэффективность
- поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
- КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
- охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
Установка и подключение

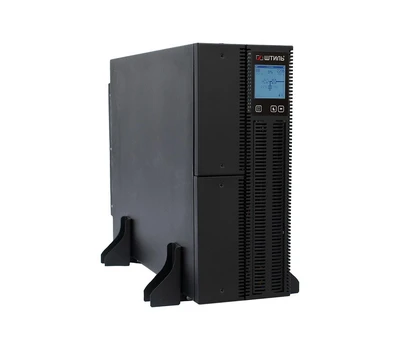

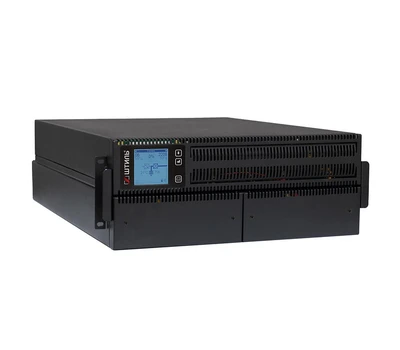

ИБП имеет универсальный (rack/tower) форм-фактор. Он может устанавливаться на пол или в 19-дюймовые направляющие стоек и шкафов. При размещении в стойке без полок рекомендуется приобрести комплект для монтажа для поддержки изделия по всей его глубине.

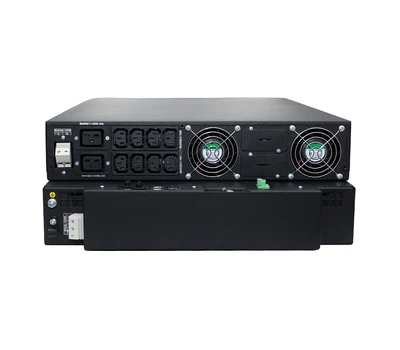

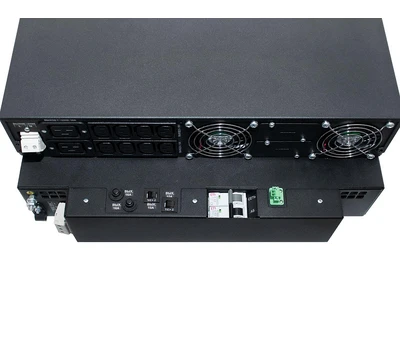

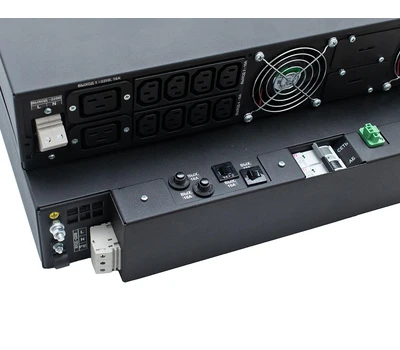

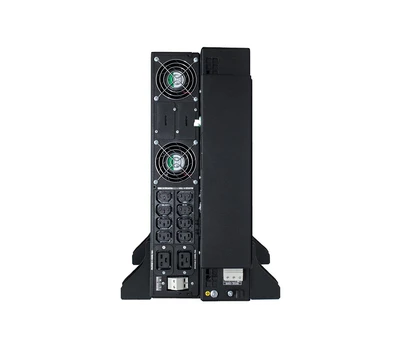

Для подключения нагрузки на задней панели STR1110SL предусмотрено несколько разъемов: восемь розеток типа С13, две розетки типа С19 и клеммы (L, N). Входная сеть подключается через клеммные выводы (L, N, PE). Для подключения используется кабель с сечением жил 10 мм2.
Автономная работа
ИБП имеет два встроенных батарейных блока с аккумуляторами суммарной ёмкости 9 Ач и зарядное устройство на 4 А. При 70% загрузке бесперебойника потребители будут обеспечены автономным питанием в течение 2 минут. Чтобы увеличить время резервного питания, к ИБП можно подключить внешние аккумуляторные батареи. Время автономной работы от встроенных батарей при различных уровнях загрузки источника питания представлено на вкладке Автономная работа.
В случае выхода из строя встроенных батарейных блоков предусмотрена их «горячая» замена, которая не повлияет на гарантию.
Внимание!
Изначально батарейные блоки не подсоединены к ИБП. Это сделано для того, чтобы не произошел их саморазряд. Поэтому перед первым включением необходимо установить батарейные блоки в корпус устройства, соединив соответствующие разъемы. Подробнее об этом читайте в руководстве по эксплуатации.
В STR1110SL применяются современные технологии по сокращению времени заряда и продлению срока службы аккумуляторных батарей (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать аккумуляторы при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.
Панель управления

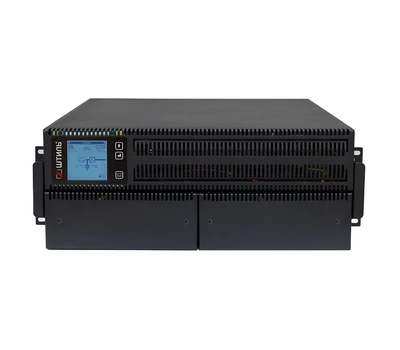

ИБП оснащен современным ЖК-дисплеем с гироскопом, который автоматически меняет свою ориентацию в зависимости от положения корпуса устройства.
Информация на ЖК-дисплее:
- значение входного напряжения и входной частоты;
- значение выходного напряжения и выходной частоты;
- процент загрузки ИБП относительно номинальной выходной мощности;
- активная и полная мощность;
- мнемосхема, отображающая состояние ИБП;
- температура, напряжение и ток АБ;
- внутренняя температура устройства;
- уровень заряда АБ и прогнозируемое время автономной работы;
- оповещение об авариях с указанием их причины;
- режимы работы: онлайн, байпас или питание от АБ;
- состояние звуковой сигнализации.
Настройка основных параметров работы ИБП:
- режима работы (on-line или ECO);
- режима байпаса (авто, включен или выключен);
- способа запуска (авто или по кнопке);
- выходного напряжения (220-240 В, с шагом 5 В);
- номинальной выходной частоты при работе от АБ(50/60 Гц);
- уровня заряда АБ, при котором происходит отключение неприоритетной нагрузки (от 10 до 90% с шагом 5%);
- уровня «глубокого» разряда батарей.
Запуск трех видов теста аккумуляторных батарей:
- 10-ти секундный (питание нагрузки в течение 10 секунд);
- на заданное время (питание нагрузки в течение заданного времени);
- до полного разряда (питание нагрузки до момента их полного разряда, измеряя остаточную ёмкость).
Запуск и настройка тестов АБ выполняется через меню «Команды», п. «Тесты батарей».
Система охлаждения
Система охлаждения состоит из двух малошумных вентиляторов, скорость вращения которых зависит от уровня нагрузки.
Защита
В ИБП STR1110SL применена электронная защита от:
- перегрузки;
- короткого замыкания;
- внутреннего перегрева.
После устранения причины включения электронной защиты устройство перезапускается.
Кроме того, ИБП имеет защиту от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийную защиту от неполадок в работе (при возникновении неполадок нагрузка обесточивается или через байпас безразрывно переключается на сеть).
Средства мониторинга
Для организации удаленного мониторинга работы STR1110SL на его задней панели предусмотрено два слота для установки плат расширения интерфейсов:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Контроль состояния ИБП и подключенной к нему нагрузки выполняется в веб-браузере или через ПО Shtyl Device Manager (SDM). Платы не входят в базовую комплектацию поставки и приобретаются дополнительно.
Автономная работа:
| Уровень нагрузки, % |
10% |
20% |
30% |
40% |
50% |
60% |
70% |
80% |
90% |
100% |
| Время автономной работы (от встроенных батарей), мин |
90 |
40 |
24 |
12 |
7 |
5 |
2 |
0 |
0 |
0 |
