Онлайн ИБП STR1103SL универсального исполнения предназначен для обеспечения бесперебойного и качественного электропитания техники различных сфер применения суммарной мощностью до 3000 ВА /2700 Вт, например: серверных комнат и рабочих станций локальных вычислительных сетей; автоматизированных систем управления; систем безопасности, сигнализации и видеонаблюдения; электрочувствительной бытовой техники.
- Модель: STR1103SL
- Топология: on-line
- Максимальная выходная мощность, кВА/кВт: 3,0/2,7
- Максимальная выходная мощность, кВА: 3
- Максимальная выходная мощность, кВт: 2.7
- Число фаз: 1 в 1
- Количество фаз, вход: 1
- Количество фаз, выход: 1
- Номинальное входное напряжение, В: 220
- Диапазон входного фазного напряжения, В: 90-295
- Номинальная входная частота, Гц: 50
- Диапазон входной частоты, Гц: 45-65
- Номинальное выходное напряжение, В: 220/230/240 (по умолчанию - 220)
- Стабилизация выходного напряжения, %: ±2
- Номинальная выходная частота, Гц: 50
- Стабилизация выходной частоты, %: ±0,2
- КПД, %: 95
- Допустимая перегрузка: 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
- Вид охлаждения: Принудительное, вентиляторное
- Коэффициент нелинейных искажений, %: < 2,5% при линейной нагрузке, < 4% при нелинейной нагрузке
- Коэффициент мощности: 0,9
- Форма выходного напряжения: чистая синусоида
- КПД при работе от АБ, %: 86
- Время перехода на работу от АБ, с: 0 с
- Номинальное напряжение АБ, В: 72
- Максимальный зарядный ток, А: 2
- Размещение аккумуляторных батарей: Внутреннее
- Наличие батарей в комплекте: да
- Емкость АБ, А*ч: 9
- Количество устанавливаемых АБ, шт.: 6
- Время перезаряда встроенных АБ, ч: не более 8 (до 90% емкости)
- Исполнение: универсальное
- Высота, U: 2U
- Размер без упаковки (ШхВхГ), мм: 482х88х595 (rack) 207х466х595 (tower)
- Размер в упаковке (ШхВхГ), мм: 800x150x530
- Масса, кг: 31,5
- Масса в упаковке, кг: 40
- Степень защиты: IP20
- Диапазон температуры окружающей среды, °С: +5 ... +40
- Диапазон температуры окружающей среды при транспортировке и хранении, °С: -40 ... +40
- Относительная влажность воздуха, %: от 0 до 80 (без конденсата)
- Гарантийный срок, мес: 24
- Срок службы, лет: 10
- Наработка на отказ (MTBF), ч: ≥70000
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель STR1103SL отлично функционирует в связке с дизельгенераторными установками.
STR1103SL построен на основе наиболее совершенной технологии организации качественного электропитания (двойного преобразования энергии), благодаря чему устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода в автономный режим;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением.
Превосходные технические характеристики
- безразрывное мгновенное переключение на питание от АБ (онлайн топология);
- идеальное синусоидальное выходное напряжение;
- работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
- высокая точность стабилизации напряжения – ±2%;
- выходной коэффициент мощности – 0,9;
- входной коэффициент мощности – 0,99;
- малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
- выходное напряжение настраивается в диапазоне 220-240 В.
Функциональность
- универсальное исполнение – напольное/стоечное;
- функция «горячей» замены АБ без отключения оборудования;
- ЖК-дисплей со встроенным гироскопом;
- плавный пуск;
- резервное питание за счёт встроенных АБ в течение 5 минут (при 100% нагрузке);
- сегментация нагрузки на основную и неприоритетную;
- совместимость в работе с генераторами;
- функция «холодного» старта;
- встроенный автоматический байпас;
- широкие возможности локального/удаленного мониторинга.
Высокая надежность
- многоуровневая электронная система защиты;
- автоматический перезапуск при восстановлении после аварий;
- полный набор функций контроля и управления АБ;
- самодиагностика при запуске и во время работы;
- высокая перегрузочная способность (особенно важно при работе с двигателями);
- срок службы – не менее 10 лет.
Энергоэффективность
- поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
- КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
- охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
Установка и подключение

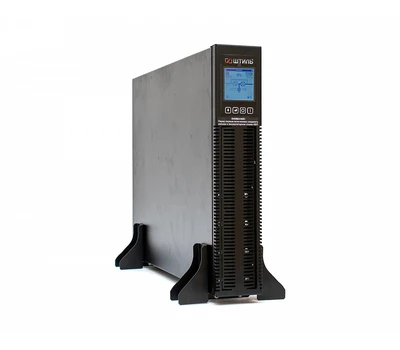

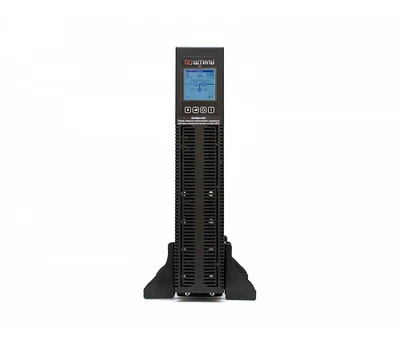

Форм-фактор ИБП – универсальный, что позволяет размещать устройство двумя вариантами: вертикально на ровной горизонтальной поверхности (на металлические упоры), горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов или стоек. Все крепежные детали включены в комплект поставки устройства.

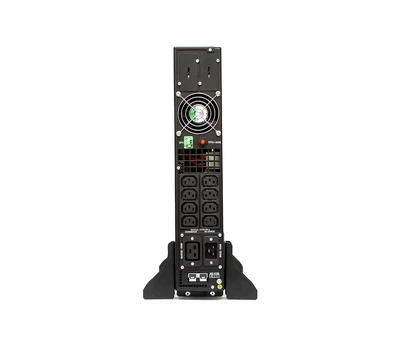

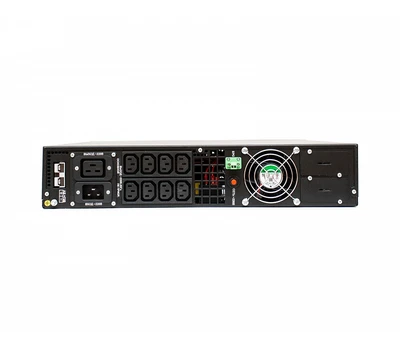

На задней панели ИБП расположены разъемы для подключения нагрузок: восемь «компьютерных» розеток С13 и одна розетка С19. Входная сеть подключается через розетку С20.
Внимание! Разъемы для подключения нагрузки сегментированы на основные и неприоритетные. При работе ИБП от АБ снижение уровня заряда АБ до 20% (это значение можно изменить в настройках меню) приведет к обесточиванию неприоритетных разъёмов. Электропитание основных выходных разъёмов осуществляется вплоть до «глубокого» разряда АБ.
Автономная работа
Автономная работа нагрузки обеспечивается встроенными АБ (9 Ач) и зарядным устройством (ток 1 А). При 100% нагрузке АБ обеспечат автономное питание нагрузки в течение 5 минут. Для увеличения времени работы от батарей к ИБП можно подключить дополнительные батарейные модули и стеллажи.
В случае выхода из строя встроенных АКБ предусмотрена их «горячая» замена, которая не повлияет на гарантию.
Внимание! Изначально внутренние АБ не подсоединены к ИБП. Это сделано для того, чтобы не произошел их саморазряд. Поэтому перед первым включением устройства необходимо соединить разъем в аккумуляторном отсеке. Подробнее об этом читайте в руководстве по эксплуатации.
В STR1103SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.
Панель управления

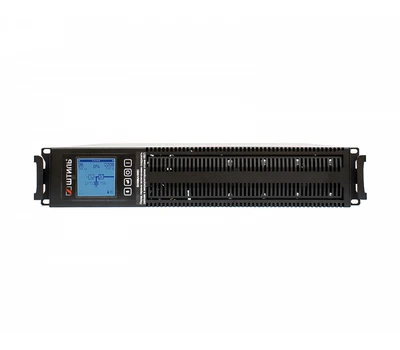

STR1103SL имеет современный цифровой ЖК-дисплей со встроенным гироскопом, за счет которого ИБП автоматически меняет ориентацию экрана в зависимости от положения устройства.
Информация на ЖК-дисплее:
- значение входного напряжения и входной частоты;
- значение выходного напряжения и выходной частоты;
- процент загрузки ИБП относительно номинальной выходной мощности;
- активная и полная мощность;
- мнемосхема, отображающая состояние ИБП;
- температура, напряжение и ток АБ;
- внутренняя температура устройства;
- уровень заряда АБ и прогнозируемое время автономной работы;
- оповещение об авариях с указанием их причины;
- режимы работы: онлайн, байпас или питание от АБ;
- состояние звуковой сигнализации.
Настройка основных параметров работы ИБП:
- режима работы (on-line или ЭКО);
- режима байпаса (авто, включен или выключен);
- способа запуска (авто или по кнопке);
- выходного напряжения (220, 230 или 240 В);
- номинальной выходной частоты (50/60 Гц);
- уровня заряда АБ, при котором происходит отключение неприоритетной нагрузки (от 10 до 90% с шагом 5%);
- уровня «глубокого» разряда батарей.
Запуск трех видов теста аккумуляторных батарей:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск и настройка тестов АБ выполняется через меню «Команды», п. «Тесты батарей».
Система охлаждения
Устройство охлаждается с помощью двух малошумных вентиляторов, скорость вращения которых зависит от уровня нагрузки.
Защита
В ИБП STR1103SL применяется современная многоуровневая система защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
В случае перегрузки или выхода ИБП из строя электронный байпас автоматически переключит питание нагрузки на входную сеть.
Средства мониторинга
STR1103SL имеет возможность организации локального/удаленного мониторинга и управления. Для этого в устройство устанавливаются специальные карты мониторинга. В ассортименте имеются несколько таких карт со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
ИБП с установленной платой контролируется в веб-браузере или через ПО Shtyl Device Manager (SDM).
Платы не входят в стандартную комплектацию и приобретаются отдельно.
Автономная работа
| Уровень нагрузки, % |
10% |
20% |
30% |
40% |
50% |
60% |
70% |
80% |
90% |
100% |
| Время автономной работы (от встроенных батарей), мин |
50 |
25 |
15 |
12 |
9 |
7 |
5 |
4 |
3 |
2 |
